Описанный программно-аппаратный комплекс был разработан по заказу ООО "ЭССИ" для решения оперативных задач ОАО "Росгосстрах".

Программно-аппаратный комплекс - предназначен для мониторинга и/или администрирования Технических систем безопасности:

  • систем видеонаблюдения;
  • мониторинга систем пожарной сигнализации;
  • мониторинга систем охранной сигнализации.

установленных на различных территориально разнесенных объектах:

  • удаленные филиалы и агентства;
  • банкоматы;
  • автотранспортные средства.

объединенных по сетям LAN и WAN, имеющих один или несколько центров сбора и обработки информации, мониторинга и оперативного реагирования.

Основные функции ситуационного центра

  1. Просмотр видео с объектов и в записи (любые типы камер).
  2. Сервер тревог.
  3. Контроль и анализ перемещения транспортных средств.
  4. Просмотр изображения от камер на мобильных устройствах.

1. Просмотр видео с объектов и в записи

Характерные особенности:

  • Просмотр видеоизображения в реальном времени и с записи.
  • Количество мониторов - программно не ограничено.
  • Количество камер на мониторе - до 64 выбранных в произвольном порядке.
  • Минимизация трафика за счет настроек системы.

Свободно конфигурируемые видеоокна позволяют создавать на мониторе мультикартинку с 64-ю единовременно подключенными и отображаемыми камерами. Закрепленные камеры в окнах могут быть с любых 6-и зарегистрированных в программе цифровых устройств записи, независимо от их типа и транслируемого разрешения.

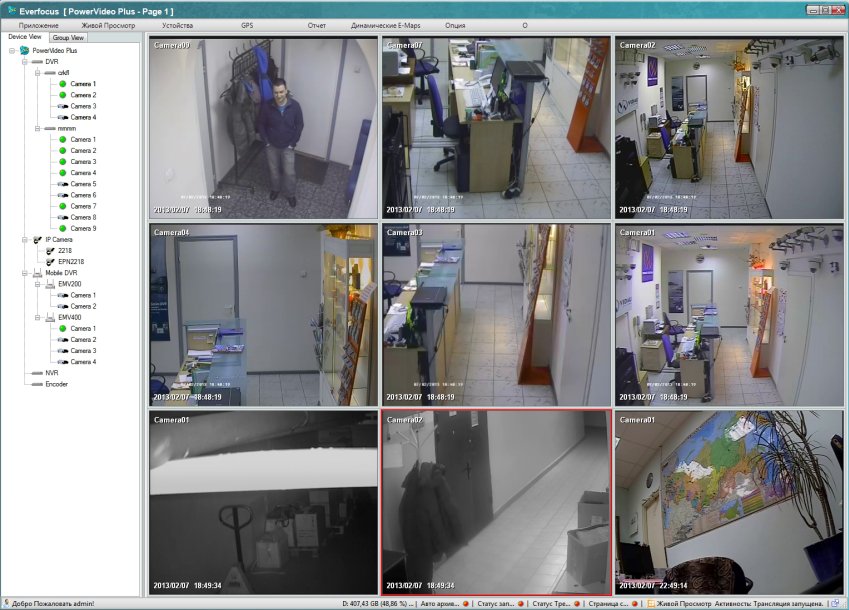

Можно создать до 10-и подобных мультикартинных страниц (далее матриц) с индивидуальными настройками и названиями. Быстрый переход к нужной странице осуществляется из панели управления путем выбора страницы с требуемым названием (рис. 1).

Настройки соответствия выбранной камеры окну матрицы, имени матрицы - сохраняются при перезагрузке системы. Одна из матриц может быть назначена главной, и устанавливаться, по умолчанию, основной при перезагрузке системы.

Регистрация, редактирование и удаление устройств производится через удобный интерфейс со встроенной поисковой утилитой для быстрого обнаружения и регистрации устройств в локальной сети (рис.2).

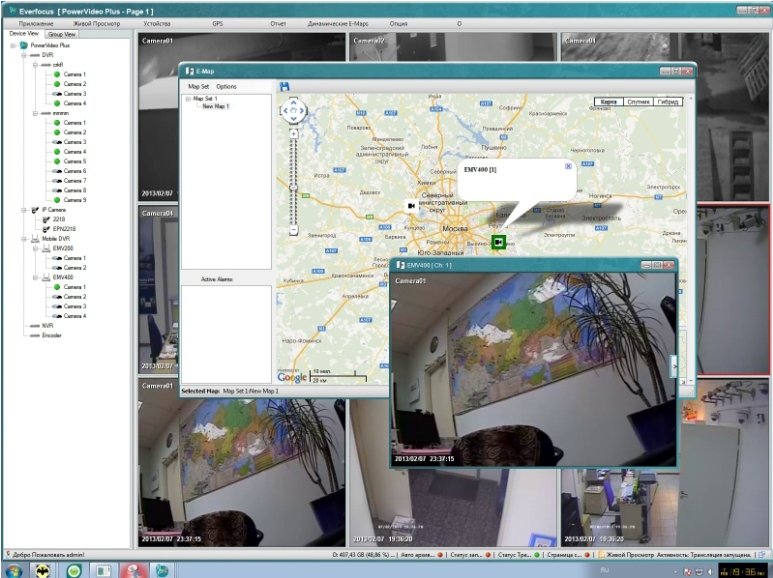

Предусмотрена привязка конкретного устройства или камеры к месту на карту масштабируемой векторной карты (рис.3), с возможностью быстрого включения и цифрового масштабирования видео потока. Карта может быть как подгружаемым сервисом Google Map, так и загруженным графическим файлом с масштабным изображением участка карты или объекта.

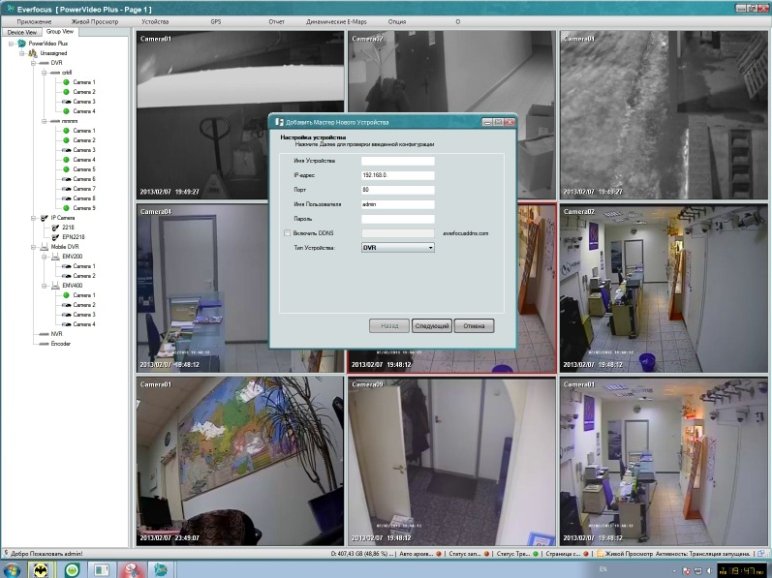

Рисунок 2. Утилита для быстрого обнаружения и регистрации устройств в локальной сети

Рисунок 3. Привязка конкретного устройства или камеры к месту  масштабируемой векторной карты

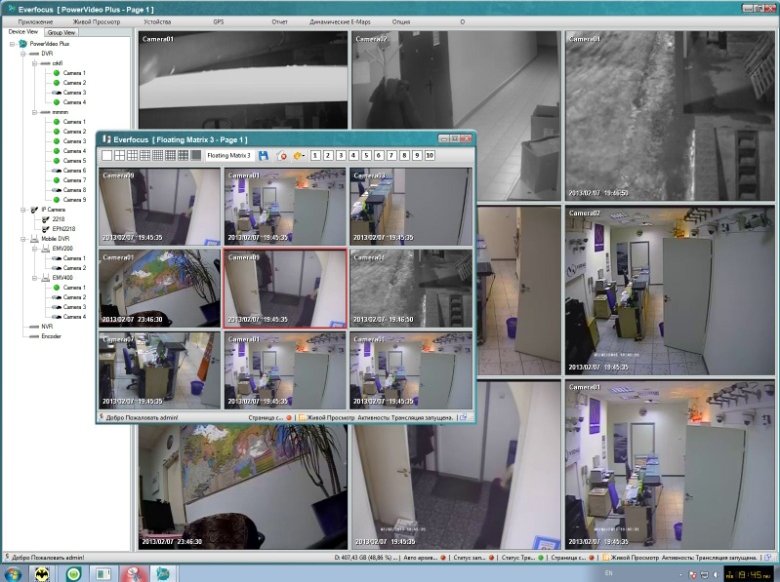

При проектировании Ситуационного Центра с большим количеством видеокамер, очень важной функцией представляется поддержка матричного режима консоли для нескольких мониторов (TV Wall). В настоящем ПО поддерживается до 10-и обнаруженных мониторов с индивидуальной настройкой видовой матрицы на конкретном мониторе и сохранением на выбранном мониторе всех инструментов управления для каждой камеры персонально (окна). (рис.4). Для реализации подобного подключения необходимо обеспечить достаточную производительность и требуемую конфигурацию ПК или сервера.

В полной версии организована поддержка всех устройств EverFocus, имеющих сетевой интерфейс ( IP камеры, сетевые NVR) и их синхронизация, включая загрузку конфигураций и индивидуальных названий камер, что значительно расширяет возможности применения данного ПО в качестве Центрального поста мониторинга для масштабных проектов. Следует отметить, что при внушительном входном сетевом трафике, образующимся при коннекте большого числа удаленных и локальных устройств, появляется необходимость в оптимизации входящих видеопотоков. Для реализации этой задачи предусмотрен очень гибкий инструмент по минимизации трафика – быстрое переключение транслируемого потока с устройства (Main / Sub), в том числе и для IP камер, где по выбору переключаются любые потоки с IP камеры, а в общих настройках консоли есть возможность переключения потока для всех окон по умолчанию при запуске консоли на ПК.



2. Сервер тревог

Интегрировать на релейном уровне системы АПС для оперативной визуализации тревог.

Позволяет осуществлять централизованный сбор, хранение и классификацию всех тревожных и внутрисистемных событий со всех подключенных устройств.

При возникновении тревожного события на объекте, на заданном мониторе в Ситуационном центре в сплывающих окнах отображается информация:

  • звуковой сигнал тревоги;
  • всплывающее окно с текстовой информацией о месте и характере тревожного события (детекции движения в поле зрения видеокамеры, тревожное событие АПС, пропадание питания, пропадание видеоизображения от видеокамеры и пр.);
  • всплывающее окно с изображением от видеокамеры в тревожном помещении.

Каждое сетевое устройство, произведенное компанией EverFocus, независимо от типа, оснащено релейными входами, сработку которых можно регламентировать отсылкой на указанный «Сервер Тревог» (3 независимых IP адреса). Каждый релейный вход настраивается индивидуально по типу замыкания, длительности и способу посылки, набором действий при сработке, а так же привязкой к выбранной видеокамере с выводом изображения (рис.5).

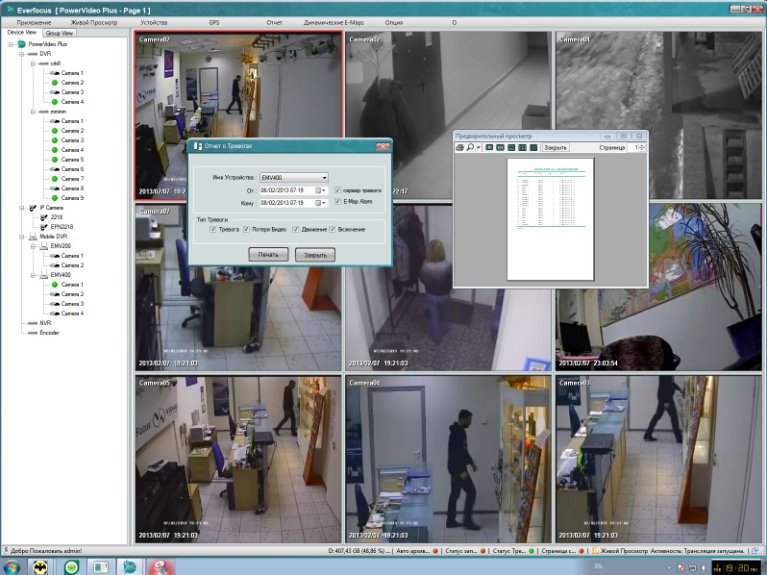

Система ведет архив всех поступающих тревог, классифицируя их по типу и по источнику, получившему при прописке индивидуальное имя. Поиск и просмотр событий доступен из панели отчета о тревогах с возможностью распечатки данных в текстовый документ на найденные локальные или сетевые принтеры (рис.7).

Настроив сетевой порт и протокол передачи сообщений в каждой системе и прочие параметры в «Сервере Тревог», можно получить полную карту событий в реальном времени на основной тревожный монитор в Ситуационном центре (рис.6).

Рисунок 5. Индивидуальная настройка релейного входа.

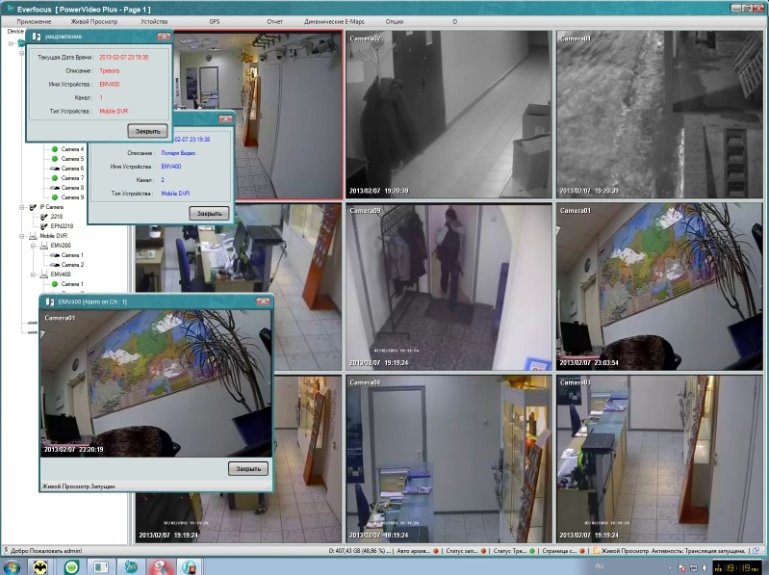

Рисунок 6. Полная карта событий в реальном времени.

Аналогичным образом осуществляется настройка обработка системных событий, в поддержку которых входит и трансляция по сети. Таким событием может быть отсутствие (извлечение), перегрев или заполнение носителя информации в системе ( HDD или SD карта), сбой системы охлаждения, неполадки или восстановление общего питания, неполадки сети, локальный или сетевой вход в OSD устройства, отсутствие видео с камеры, детектор движения и др. Настройка типа тревоги, способа визуализации сообщений о поступающих тревогах и сопровождающий это событие аудио трек осуществляется в меню настройки «Сервера Тревог».

Помимо просмотра и печати событий, полученных ПО, есть возможность загрузки, просмотра и печати событий непосредственно с каждого подключенного устройства, осуществляемого посредством входа в панель поиска и просмотра архива на выбранном приборе. Из этого же раздела ПО осуществляется так же просмотр архивных видео-аудио записей на выбранном устройстве (рис.7) с выбором необходимых камер и критерия поиска (по дате/времени, по событиям ,по тревогам, по движению, по GPS). Встроенная система хранения и сортировки скриншотов, сделанных оператором (рис.8) за ПК во время работы, позволяет быстро находить, а при необходимости распечатать, необходимое изображение по времени или по имени прописанного устройства.

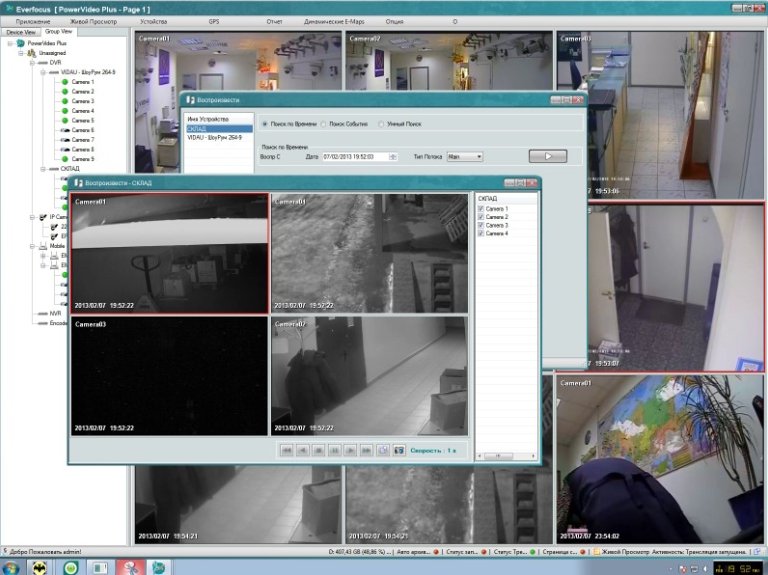

Рисунок 7. Просмотр архивных видео-аудио записей на выбранном устройстве.

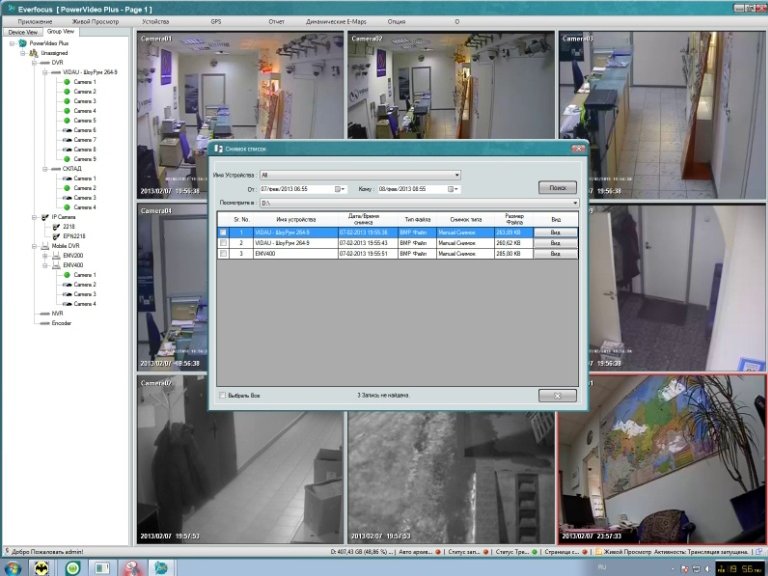

Рисунок 8.  Встроенная система хранения и сортировки скриншотов, сделанных оператором.

3. Контроль и анализ перемещения транспортных средств

  • Поддержка автомобильных видеорегистраторов.
  • Контроль за передвижением транспорта с привязкой во времени к картам Google (GPS трекинг).
  • Выдача тревоги при покидании транспорта разрешенной зоны на карте.

Аналогично Серверу тревог настраиваются все поддерживаемые сообщения о событиях в системе, а так же GPS координаты, поступление которых обеспечивается трансляцией по сети с борта транспортного средства и установленного DVR для транспорта. Система ведет архив всех поступающих тревог, классифицируя их по типу и по источнику, получившему при прописке индивидуальное имя. Поиск и просмотр событий доступен из панели отчета о тревогах с возможностью распечатки данных в текстовый документ на найденные локальные или сетевые принтеры.(рис. 9)

Регистрация и полный доступ к сетевому интерфейсу DVR для транспорта дополнен возможностью контроля за передвижением транспортного средства по GPS координатам посредством привязки к картам сервиса Google (GPS трекинг). (рис.10) Важной особенностью сервиса GPS трекинга является возможность отслеживания координат в режиме просмотра архива, координаты автоматически записываются в видеоархив вместе с основным архивом.

Выбор устройства, а так же, интересующий оператора, временной диапазон выбирается в панели архива GPS трека. С настройкой получения GPS телеметрии контрольным событиям добавляется тревога, связанная с превышением настроенных пограничных координат. В функциональных возможностях DVR серии EMV есть возможность установить граничные координаты (круговые или прямоугольные), выезд или пересечение которых будут приравнены к тревоге с последующим тревожным сообщением по сети на головной «Сервер Тревог». То есть, оператор или координатор будет заведомо знать о нарушении или отклонении от известного маршрута и вовремя реагировать на происходящее нештатное событие, а в случае хорошего сетевого покрытия – даже сможет получить видео с выбранного борта в реальном времени.

При необходимости, с любого зарегистрированного устройства доступно прямое копирование фрагмента или всего архива удаленно (рис.10) для дальнейшего анализа или хранения. Не менее важным является панель управления пользователями и группами пользователей с неограниченным количеством фигурантов, с гибким доступом и правами для каждого пользователя индивидуально. Такой расширенный подход к управлению доступом к программе представляется важным при создании нескольких параллельных или разнесенных постов администрирования.



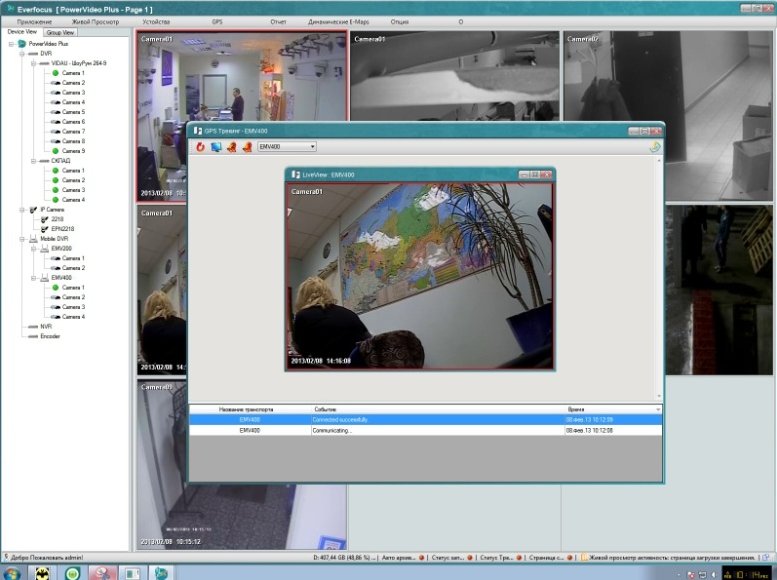

Рисунок 9. Поиск и просмотр событий доступен из панели отчета о тревогах.

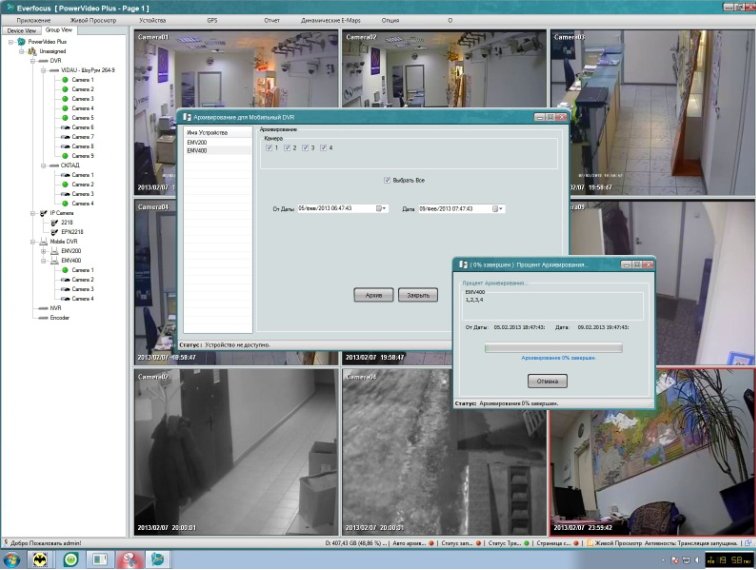

Рисунок 10. Прямое копирование фрагмента или всего архива удаленно с любого устройства.

4. Просмотр изображения от камер на мобильном устройстве.

Просмотр изображения от камер на смартфонах и планшетных ПК.

Просмотр видео с DVR и IP камер на смартфонах так же доступен через  специальное клиентское приложение с расширенными возможностями в мониторинге и управлением поддерживаемых устройств. Добавлена возможность прямого мониторинга в режиме квадратора (4 канала), а также возможность просмотра архива, записанного на локальном носителе устройства. Настоящее приложение предусматривает сетевое подключение к устройству через беспроводные сети, доступные для устройств PDA - GPRS/CDMA/3G/4G/W i-Fi.
